产品概述

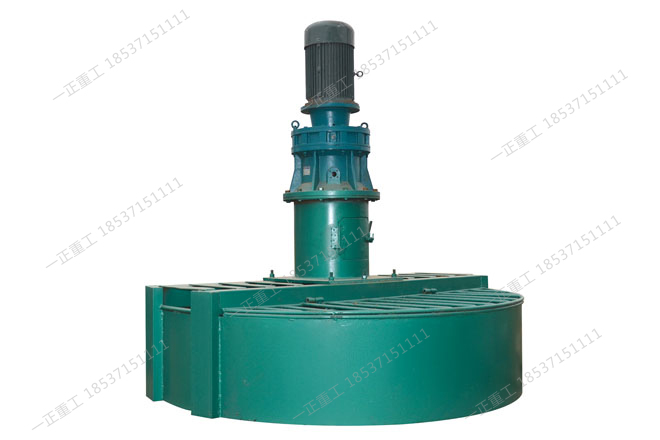

盘式搅拌机，它由搅拌盘、出料口、搅拌臂、机架、齿轮箱包以及传动机构组成，其特征是搅拌盘中央设置有一圆筒，圆筒上设置有一圆筒盖，搅拌臂固连在圆筒盖上，搅拌轴联接圆筒盖的一端穿过圆筒，搅拌轴带动圆筒盖转动，从而带动搅拌臂转动，带动搅拌轴转动的传动机构由四级传动机构。该搅拌机寿命长、节能省电、体积小、搅拌速度快、可连续不断工作。
用途及特点
该机主要用于原料的混合。盘内采用聚丙烯板内衬或不锈钢板，因此，不易粘料。耐磨损，采用摆线针轮减速机具有结构紧凑、操作方便、搅拌均匀、卸料输送方便等特点。
结构简述
整机可分为三大部分：
1、机架部分：机器所有工作体全部安装固定在机架上，该机的机架均采用优碳钢板、槽钢焊接而成，并通过了严格的产品合格认证和特定的工艺要求，已达到本机所使用的目的；
2、传动连接部分：本机采用摆线针轮减速机带动主轴旋转工作，其主机工作部分均采用尼龙柱销是传动连接器相齿和传递驱动，方便组装与维修；
3、搅拌工作部分：由传动轮通过柱销联轴器传至主轴。将物料在搅拌室内均匀的翻转，使物料能得到充分的混合，从而大大的减少了物料的残留量。
规 格 | 搅 拌 机 |
转速 |
功率 | 生产能力 | 外 型 尺 寸 长 × 宽 × 高 |
重量 | |
直径 | 壁高 | ||||||
| mm | mm | r/min | kw | t/h | mm | kg |
PJ1600 | 1600 | 400 | 12 | 5.5 | 3-5 | 1612×1612×1368 | 1200 |
PJ1800 | 1800 | 400 | 10.5 | 7.5 | 4-6 | 1900×1812×1368 | 1400 |
PJ2200 | 2200 | 500 | 10.5 | 11 | 6-10 | 2300×2216×1503 | 1668 |
PJ2500 | 2500 | 550 | 9 | 15 | 10-16 | 2600×2516×1653 | 2050 |
技术参数
安装与调试
1.安装：本系列盘式搅拌机出厂时主要有以下部件：
1>.搅拌机主体，主题包括机身、搅拌室、搅拌转子结构；
2>.摆线针轮减速机一台；
3>.附件：柱销。
2.调试：本机出厂前已调整过，并通过严格的质量技术检验批准合格后出厂，但因现场的维修或远转使用后出现的问题仍需要调整。
